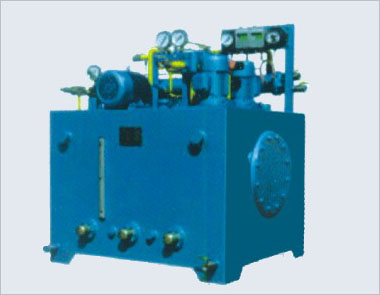

XRZ型稀潤滑裝置是由原XYZ型稀油站改型設計的產品。適用于冶金、礦山、電力、化工、水泥、輕工、鍛壓等各種機械設備的稀油循環潤滑系統中．用來向齒輪嚙合部位、軸承、滑動導軌面以及機器的各種摩擦表面供送潤滑油。
XRZ型稀油潤滑裝置的工作介質為粘度等級N22～N460的工業潤滑油，如汽輪機油、機械油、工業齒輪油、極壓齒輪油及其他潤滑油。 為機械設備配置潤滑系統，可減少機械摩擦、降低能源消耗；可以減少設備備品件消耗，可犬犬減少設備日常維護工作量，提高作業率．是提高設備生產率，降低生產成本，提高工廠經濟效益的重要途徑。
工作原理:
油液由齒輪泵經單向閥．截止閥．雙筒網式過濾器及冷卻器被直接送往潤滑點，然后沿著系統的回油總管、回油過濾器流回油箱。泵的額定壓力0.63MPa，稀油潤滑裝置的公稱壓力為0.5MPa。設有壓力罐的稀油潤滑裝置，其氣源壓力0 5～0.6MPa。
正常操作時，一臺齒輪泵工作，一臺備用，通過轉換開關來控制使之交替使用，通過按鈕開關啟動和停止。泵的輸出端配有安全閥。用保護油泵過載。系統的壓力由壓力開關控制。當系統壓力達到正常調定值時，主機方可啟動。當系統壓力低于某一調定值時，備用泵自動啟動，直到壓力恢復正常為止。如系統壓力繼續下降，低于低調定值時，發出低壓事故報警信號。責令主機停車排出故障。
雙筒網式過濾器的工作網筒通過手柄交替使用。在過濾網內配有磁芯，用于吸附油中的微小磁性雜質。在過濾器上裝有差壓發訊器。當過濾器進出口壓差超過0.1MPa時。發訊器發出報警信虧。
在冷卻器的進水口裝有一個直讀式溫度計和電磁水閥，用來觀察進水溫度和控制冷卻水的通或斷。在系統的出油口處，裝有一個電接點溫度計和溫度控制器，用于控制工作油溫。當系統油溫高于某一調定的溫度時，電磁水閥自動開啟，冷卻器投人工作，直到迎溫恢復正常為止。如冷卻器已投人工作，而系統的油溫繼續上升，達到高極限溫度時，溫度控制器發出油溫過熱報警信號。當冷卻器需更換或維修時，可關閉冷卻器的進出口閥門，打開旁路閥門，油液即不經冷卻器直接送往潤滑點。
在油箱上裝有二個電接點溫度計和二個液位開關。當油箱中油液低于低調定溫癥時，油泵不能啟動，需對油箱中的油液進行加熱。系統油溫低于某一調定溫度時，電加熱器或蒸汽閥門工作，對油液進行加熱．達到正常油溫為止。當油箱中的液位達到上限或下限時液位開關發出報警信號。
對于設有壓力罐的稀油潤滑裝置，在正常工作時，壓力罐出油口處的氣動閥門處開啟狀態，壓縮空氣和油的壓力在壓力罐中保持平衡，用以吸收系統的油液壓力波動。在泵和電機發生意外事故或突然斷電的情況下。儲存在壓力罐中的油液作為臨時油源可向系統短時供油。
壓力罐配有油位指示器的液位開關。開始啟動前，氣動閥門處于關閉狀態。油泵啟動后，適當調節氣壓，使壓力罐容量的2／3為壓縮空氣，1／3為潤滑油，當系統壓力達到正常調定值時，氣動閥門自開啟，壓力罐投^工作。當壓力罐的液位低于下限時，液位開關發出氣量不足報警信號，此時需向罐內充氣，并重新調整壓縮空氣和潤滑的油量。當系統停止工作時，關閉壓力罐出油口的氣動閥門后，切斷控制電路。
