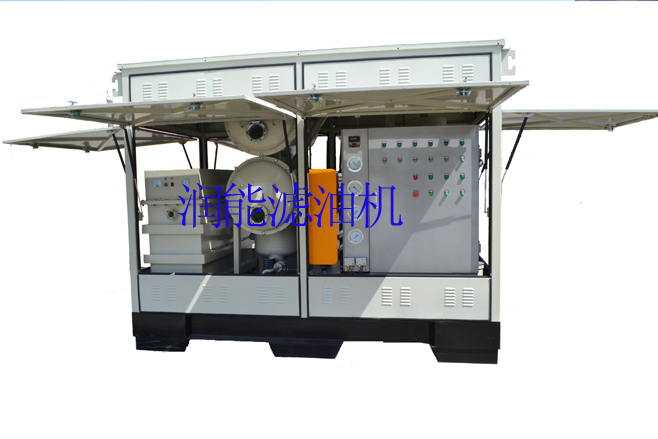

GZJY系列雙級高真空靜電凈油機簡析
GZJY系列雙級高真空靜電凈油機適用范圍
隨著我國電網容量的迅速增加和電壓等級的不斷提高，對輸變電系統的穩定運行有了更高的要求。因此，高性能的絕緣油在保證輸變電系統中主要設備－變壓器的穩定、安全運行方面就顯得尤為重要。
GZJY系列雙級高真空靜電凈油機是我公司應用日本靜電吸咐技術開發的新產品。該凈油機可以除去油中小至0.05微米以上的機械雜質、游離碳、膠體粒子等微小顆粒，并結合真空脫水技術，使凈化變壓器油的主要技術指標（氣、水、雜質等）均達到和超過了目前世界同類產品的最高水平。完全滿足了目前電力行業的要求。該機的凈化指標之高是任何過濾設備所不能比擬的。特別適用于50萬伏及50萬以上輸變電設備的油凈化處理。
GZJY系列雙級高真空靜電凈油機工作原理
油泵在泵的作用下，首先進入粗濾器除去油液中較大的顆粒雜質，后再進入到靜電吸咐裝置除去油中所有的雜質，油液在經過加熱后通過初級真空罐進行脫水、脫氣處理，油液中的水蒸氣被初級真空泵抽出，被抽出的水蒸氣在通過冷凝成水，小部分通過真空泵排氣口排出，經過初級脫水油泵的作用下，進入精濾器進行再次級真空罐內進行第二次真空增壓脫水、脫水、脫氣處理，經過增壓脫水、脫氣的油液的含水量低于2ppm經雙級真空處理后的油液，在排油泵的作用下，進入精濾器進行再次過濾排出凈油，完成整個油的處理過程。
GZJY系列雙級高真空靜電凈油機主要特點
▲ 采用日本靜電吸附技術，過濾精度高（0.05um），無需更換濾芯，可大幅降低運行成本。
▲ 兩缸連體臥式放置、揮發面積大，采用先進的脫氣元件，進行兩缸二次脫氣大幅度的提高脫氣脫水效果。
▲ 雙缸獨立抽真空，具有兩臺前級真空泵，一臺羅茨增壓泵，抽氣速效快，從而達到真空要求。
▲ 設有光電控制自動消泡裝置，杜絕油沫進入真空系統。
▲ 設有濾芯壓力報警器，在濾芯充分吸污情況下壓力增大，整機自動停止運行，并報警提示更換濾芯。
▲ 加熱系統采用恒溫?cái)?shù)顯控制儀：可直觀溫度顯示數值，并設有缺油保護裝置，杜絕了加熱器干燒引起的火災隱患。
▲ 排油泵，供油泵全采用美國技術生產的圓弧齒輪泵運行平穩，噪音低。
▲ 整機運行，一鍵操作，可無需人工值守。
▲ 進出油口具有互換功能，在運行中通過閥門控制可進行隨意互換進出油路。無需拆卸交換油管。全系統運行中無需水冷卻，使用方便，冬季運行安全。
|
序號
|
項目
|
單位
|
型號
|
||||
|
GZJY－50
|
GZJY－100
|
GZJY－150
|
GZJY－200
|
GZJY－300
|
|||
|
1
|
公稱流量
|
L/h
|
3000
|
6000
|
9000
|
12000
|
18000
|
|
2
|
工作壓力
|
Mpa
|
0～0.4
|
||||
|
3
|
工作油溫
|
℃
|
40～60
|
||||
|
4
|
極限真空度
|
Pa
|
≤5
|
||||
|
5
|
工作真空度
|
Pa
|
≤133
|
||||
|
6
|
過濾精度
|
μm
|
0.05
|
||||
|
7
|
電場強度
|
V/m2
|
9×10
|
||||
|
8
|
加熱器功率
|
KW
|
36
|
60
|
72
|
96
|
132
|
|
9
|
總功率
|
KW
|
42
|
70
|
85
|
110
|
152
|
|
10
|
工作噪聲
|
Db(A)
|
≤75
|
||||
|
11
|
電源
|
|
三相～380V50Hz
|
||||
|
12
|
重量
|
Kg
|
1500
|
2200
|
3000
|
3600
|
4000
|
|
13
|
外形尺寸
|
m
|
2.0×1.7×2.0
|
2.5×1.7×2.2
|
2.6×1.7×2.3
|
2.6×1.7×2.3
|
2.7×1.8×2.3
|
|
項目
|
單位
|
凈化前
|
經一次凈化
|
經二次凈化
|
|
含水量
|
PPm
|
＜50
|
＜5
|
≤2
|
|
含氣量
|
%
|
＜50
|
≤0.3
|
≤0.1
|
|
擊穿電壓（球極）
|
KV
|
＞25
|
≥70
|
≥90
|
|
擊穿電壓（板極）
|
KV
|
＞25
|
＞25
|
≥85
|
|
清潔度
|
NAS1638
|
10
|
5
|
4
|
