一、雙級變壓器油真空濾油機產品適用范圍

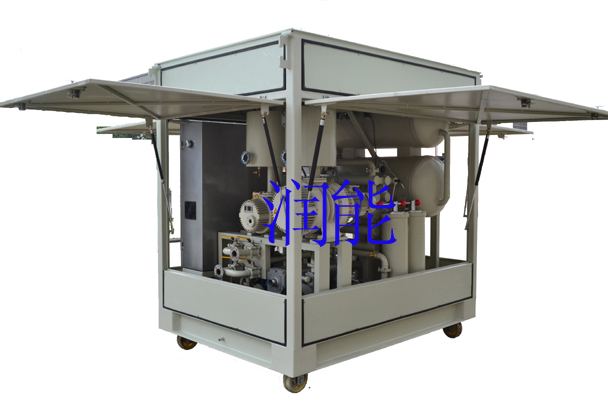

DZL-200A封閉式變壓器油真空濾油機主要功能是去除絕緣油中的微量水分、氣體、過濾機械雜質，提高絕緣油的特性指標，適用于500KV超高壓送變電設備和220KV送變電設備油處理，也適用于變電系統電容器油、互感器油與冷凍機油處理。
二、雙級真空濾油機產品功能
DZL-xxAF系列設備可以：
◆去除介質中的微量水份。處理后介質的總體水含量極限時可低于3PPM。
◆去除介質中氣體。處理后介質的氣體含量極限時可低于0.5%。
◆濾除介質中的固體顆粒。控制油液清潔度，可以達到NAS 2級或更高。
◆現場對變壓器進行油處理并對電氣設備進行真空干燥。
◆現場對變壓器進行熱油循環干燥。
◆油處理好后，可保持真空條件下對20-60m3變壓器注油。
注：本設備不適用于水含量很高的場合，譬如要求去除大量沉積水。此時的一個解決方案是將本設備與我公司的HCP系列產品配合使用。這樣可以快速地將油液中大量的水分脫去,并最終將總水含量降至10－30PPM或更低。
三、雙級真空濾油機技術參數
| 產品型號 | DZL-AF | 20 | 30 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 處理能力 | L/min | 20 | 30 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 極限真空度 | Pa | ≤5 | ||||||||||
| 工作真空度 | Pa | ≤133 | ||||||||||
| 工作壓力 | MPa | ≤0.3 | ||||||||||
| 工作溫度 | ℃ | 40-80 | ||||||||||
| 擊穿電壓 | Kv | ≥75（新油，多次循環） | ||||||||||
| 含水量 | ppm | ≤5（多次循環） | ||||||||||
| 含氣量 | % | ≤0.5（多次循環） | ||||||||||
| 油液清潔度 | NAS1638 | ≤2（多次循環） | ||||||||||
| 過濾精度 | μm | 0.5-3 | ||||||||||
| 連續工作時間 | H | ≥200 | ||||||||||
| 無故障工作時間 | H | ≥5000 | ||||||||||
| 電源 | ～50Hz 380V 三相四線 | |||||||||||
| 工作噪音 | dB | ≤65 | ||||||||||
| 加熱功率 | KW | 15 | 24 | 30 | 48 | 60 | 72 | 90 | 120 | 150 | 180 | |
| 總功率 | KW | 17.5 | 28.5 | 34.5 | 53 | 68 | 80 | 99 | 132 | 165 | 198 | |
| 進(出)口管徑 | 進油mm | 25 | 32 | 32 | 45 | 45 | 45 | 58 | 58 | 75 | 75 | |
| 出油mm | 25 | 32 | 32 | 45 | 45 | 45 | 58 | 58 | 75 | 75 | ||
| 重量 | kg | 290 | 370 | 420 | 550 | 800 | 950 | 1300 | 1450 | 1700 | 1800 | |
| 外形尺寸 | 長 | mm | 1230 | 1450 | 1450 | 1750 | 1750 | 1800 | 1950 | 1950 | 2050 | 2100 |
| 寬 | mm | 850 | 1250 | 1250 | 1450 | 1460 | 1550 | 1850 | 1850 | 1950 | 1950 | |
| 高 | mm | 1400 | 1500 | 1500 | 1800 | 1850 | 1850 | 2150 | 2250 | 2280 | 2280 | |
四、雙級真空濾油機技術特點
◆ 脫氣室水平放置且脫氣室與儲油室分離，最大限度利用脫氣室空間。
◆ 獨創“馮恩·斯普銳”脫氣技術，霧化器倒立放置，油霧化顆粒低于50μm。大幅提高蒸發面積的同
時延長油液脫氣時間，脫氣效率為立式結構的3-5倍。
◆ 采用高密度加熱器，加熱負荷低至2w/cm2，降低發熱器的表面溫度，杜絕油質裂解老化。
◆ 加熱器采用PID調節技術并設有液位及溫度保護，杜絕發熱器表面瞬時高溫。
◆ 采用“漸密”過濾技術，最高過濾精度為0.5μm，β≥1000，固體顆粒截留率高達99.99%，油液潔
凈度最高可達NAS1638 2級。
◆ 真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
◆ 防泡沫結構脫氣室+雙路電子泡沫監測系統，關鍵元件使用瑞士原裝進口產品，杜絕真空泵噴油。
◆ 完善的保護系統，保障系統安全運行。設有相序、斷錯相、過電壓、欠電壓、電機過載、過濾器阻
塞、油路跑油等故障檢測。
◆ 采用電磁液位檢測及雙電磁閥油位控制系統，精準控制系統油位。
◆ 可選配電腦智能控制技術，設有“一鍵操控”功能，無需人工干預。
◆ 可選配變壓器油專用輸油泵，輸油穩定、噪音低、壽命長并杜絕產生乙炔。
◆ 可選配熱能回收裝置，加熱效率提高50%以上。
◆ 可選配進出油口切換裝置，無需改變管道即可切換進出油路。
五、雙級真空濾油機可選配置
◆ 德國萊寶或普旭或德國原裝貝克真空泵
◆ 美國、德國、意大利進口油泵
◆ 施耐德電氣
◆ 智能PLC控制系統
◆ 在線含水量測試儀
◆ 流量計
◆ 封閉式金屬屋
