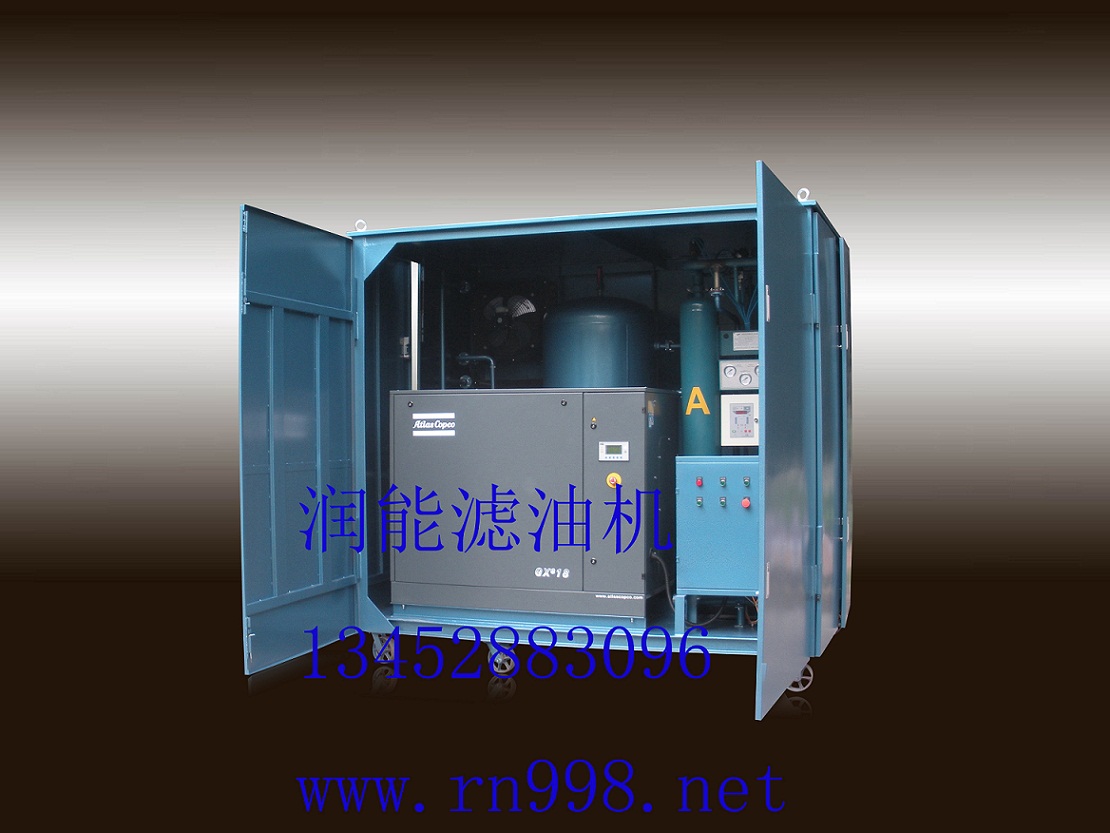

AD干燥空氣發生器
用途功能
AD 干燥空氣發生器適用于電力系統變壓器 , 電抗器等大型電力設備在檢修時所需干燥空氣 , 可替代傳統的變壓器熱油循環干燥方式；也適用于庫房 , 包裝 , 電子等行業進行空氣干燥和循環干燥；同時還特別適用于發電機組氫氣冷卻系統對氫氣的干燥 , 以及對 SF6 設備 SF6 氣體的干燥AD 干燥空氣發生器進行電力設備檢修 , 可不受外界氣候條件變化的影響 . 特別是隔夜作業 , 只需封好各處法蘭 , 充干燥空氣 0.02-0.03Mpa, 不需注油變壓器電抗器等也不會受潮 . 減少了每天抽油 , 注油的工作量 , 達到縮短檢修工期 , 提高檢修質量的效果 . 在濾油過程中 , 可以對注油設備箱體和油液進行充氣干燥 , 在陰雨天及潮濕的環境中濾油時 , 能保證油質絕緣提高和水分的降低 , 在閑置時可作工地室內空調使用
原理
大氣進入零度以下制冷機后，大部分水氣被凝結成冰水，空氣進行一次干燥。然后進入干燥空氣過濾器，途經變色硅膠進行第二次干燥，將剩余水氣吸附掉，經過過濾輸送致需要干燥氣體的設備中。當變色硅膠吸水飽和后，其硅膠 CoCl2 由藍色變成紅色，說明硅膠已吸水飽和，需要更換成烘干的藍色硅膠，以保證出氣的干燥狀態。
性能和特點
本氣體干燥裝置是由氣源系統 , 冷凍干燥系統 , 吸附干燥系統 , 施耐德電氣控制系統四部分組成的低露點 , 移動式 , 風冷式高純氣體發生裝置。
氣源系統組成 : 由空氣粉塵過濾器 , 全無油式空氣壓縮機組 , 空氣冷卻器 ( 風冷 ), 氣水分離器 , 過濾器組成 , 輸出潔凈無油的氣體 .
冷凍干燥系統組成 : 本裝置主要采用進口全封閉式高溫壓縮制冷機組 , 性能穩定可靠 , 可以獲得更大的制冷量 . 系統配置采用進口全封閉式壓縮機組 , 空氣換熱器 , 蒸發器 , 氣水分離器 , 精過濾器；制冷過程 R22 制冷劑首先由全封閉式高溫壓縮制冷壓縮機 , 冷卻器 , 干燥劑 , 電磁閥 , 膨脹閥 , 然后通過蒸發器回到制冷壓縮機 , 在蒸發器內部得到 0-5 ℃低溫環境 .
電氣控制 : 主控制電氣部分采用施耐德電氣 , 整機電氣性能穩定 , 安全 , 可靠
干燥空氣發生器技術參數表
|
型號 參數 |
AD-2 |
AD-5 |
AD-10 |
AD-20 |
AD-40 |
AD-100 |
AD-200 |
AD-300 |
AD-500 |
AD-600 |
||
|
供氣量 |
2 |
5 |
10 |
20 |
40 |
100 |
200 |
300 |
500 |
600 |
||
|
工作壓力 |
0.4-1.0MPa 1.0-1.6MPa |
|||||||||||
|
氣體壓力 |
0.01-0.03MPa |
|||||||||||
|
出氣溫度 |
0-80 ℃ |
|||||||||||
|
吸附劑 |
鋁膠 , 變色硅膠 , 分子篩 |
|||||||||||
|
制冷劑 |
R12 |
R22 |
||||||||||
|
壓縮機 HP |
1/3 |
3/8 |
1/2 |
1 |
2 |
4 |
7.5 |
10 |
15 |
25 |
||
|
功率 KW |
2.3 |
2.6 |
3 |
4 |
5.5 |
10 |
15 |
17 |
20 |
25 |
||
|
電源 |
220V |
380V |
||||||||||
|
氣管直徑 mm |
12 |
12 |
15 |
25 |
32 |
44 |
50 |
50 |
65 |
65 |
||
|
外形 尺寸 |
長 寬 高 mm |
650 400 850 |
800 500 950 |
1000 600 1100 |
1200 700 1400 |
1400 850 1500 |
1500 900 1600 |
1600 1050 1700 |
1750 1300 1850 |
1900 1500 2000 |
2100 1700 2200 |
|
|
設備重量 Kg |
120 |
150 |
180 |
300 |
500 |
900 |
1000 |
1400 |
1600 |
1800 |
||
