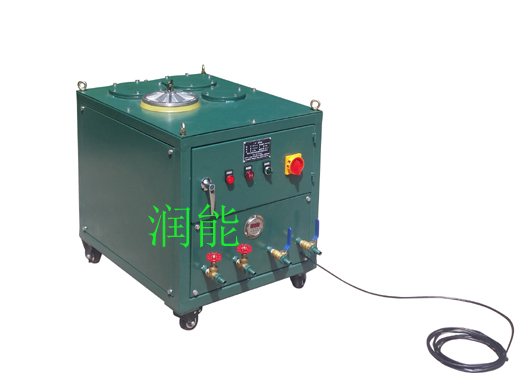

CJG-30-1R斷路器油精密沖洗濾油機

一、  性能與用途

移動式CJG-30-1R斷路器油精密沖洗濾油機采用新型的R過濾元件，專門針對開關油、斷路器油，對開關變壓器油進行沖洗及黑色碳墨、水份的超細精密過濾。其原理是一路（30升/每分鐘）進行開關內部大流量沖洗后，另一路通過1組R過濾器進行精密過濾（除雜質碳墨和水份，工作流量為2.5L/每分鐘）。

二、斷路器油作用

多油和少油斷路器都要充油，其作用是滅弧，散熱和絕緣。它的危險性不僅是在發生故障時可能引起爆炸，而且爆炸后由于油斷路器內的高溫油發生噴濺，形成大面積的燃燒，引起相間短路或?qū)Φ囟搪罚茐碾娏ο到y(tǒng)的正常運行，使事故擴大，甚至造成嚴重的人身傷亡事故。
電弧熄滅過程：
當斷路器的動觸頭和靜觸頭互相分離的時候產生電弧，電弧高溫使其附近的絕緣油蒸發氣化和發生熱分解，形成滅弧能力很強的氣體（主要是氫氣）和壓力較高的氣泡，使電弧很快熄滅。
油斷路器的爆炸燃燒原因有以下幾個方面：
（1）油面過低 油斷路器觸點至油面的油層過薄，油受電弧作用而分解的可燃氣體冷卻不良，這部分可燃氣體進入頂蓋下面的空間而與空氣混合，形成爆炸性氣體，在自身的高溫下就有可能爆炸燃燒。
（2）油箱內的油面過高 析出的氣體在油箱內得不到空間緩沖，形成過高的壓力，也可能引起油箱爆炸起火。
（3）油的絕緣強度劣化 雜質或水分過多，引起油斷路器內部閃絡。
（4）操作機構調整不當 部件失靈，會使操作時動作緩慢或合閘后接觸不良。當電弧不能及時被切斷和熄滅時，在油箱內產生過多的可燃氣體，便可能引起爆炸和燃燒。
（5）遮斷容量小 油開關的遮斷容量對輸配電系統來說是個很重要的參數。當遮斷容量小于系統的短路容量時，斷路器無能力切斷系統強大的短路電流，致使斷路器燃燒爆炸，造成輸配電系統的重大事故。
（6）其他 油斷路器的進、出線都通過絕緣套管，當絕緣套管與油箱蓋、油箱蓋與油箱體密封不嚴時，油箱進水受潮，或油箱不潔，絕緣套管有機械損傷都可造成對地短路引起爆炸或火災事故。
因此，斷路器在安裝前應嚴格檢查，是否符合制造廠的技術要求。斷路器的遮斷容量必須大于裝設該斷路器回路的短路容量。檢修時，應進行操作試驗，保證機件靈活可靠，并且調整好三相動作的同期性。斷路器與電氣回路的連接要緊密，并可用試溫蠟片觀察溫度，觸頭損壞應調換。檢修完畢應進行絕緣測試，并有專人負責清點工具，以防工具掉入油箱內發生事故。投入運行前，還應檢查絕緣套管和油箱蓋的密封性能，以防油箱進水受潮，造成斷路器爆炸燃燒。斷路器切斷嚴重短路故障后，即應進行檢查觸點損壞情況和油質情況。

二、 CJG-30-1R斷路器油精密沖洗濾油機產品特點

1、濾除固體污染物速度快、效率高，多次過濾后清潔度可達NSA5--6級。

2、濾芯以高吸附性和吸水性強的纖維為原料，以卷筒方式制成一定密度的基材再把它下部壓入口徑較小的外紙管內,使濾芯本身產生不同密度的梯層。如此，可使過濾的精度用污染物捕捉能力大為提高。

3、濾芯更換方便。

4、產品結構小巧，便于運輸。

5、采用換相旋轉開關，操作方便。

6、進口安裝差壓表，提示更換或清洗粗濾芯。

7、安裝進口TTO雙油封，確保油泵長時間運轉無漏油現象。

8、出口自帶污染度、壓力檢測，提示更換清洗過濾器。

三、CJG-30-1R斷路器油精密沖洗濾油機品技術參數表
