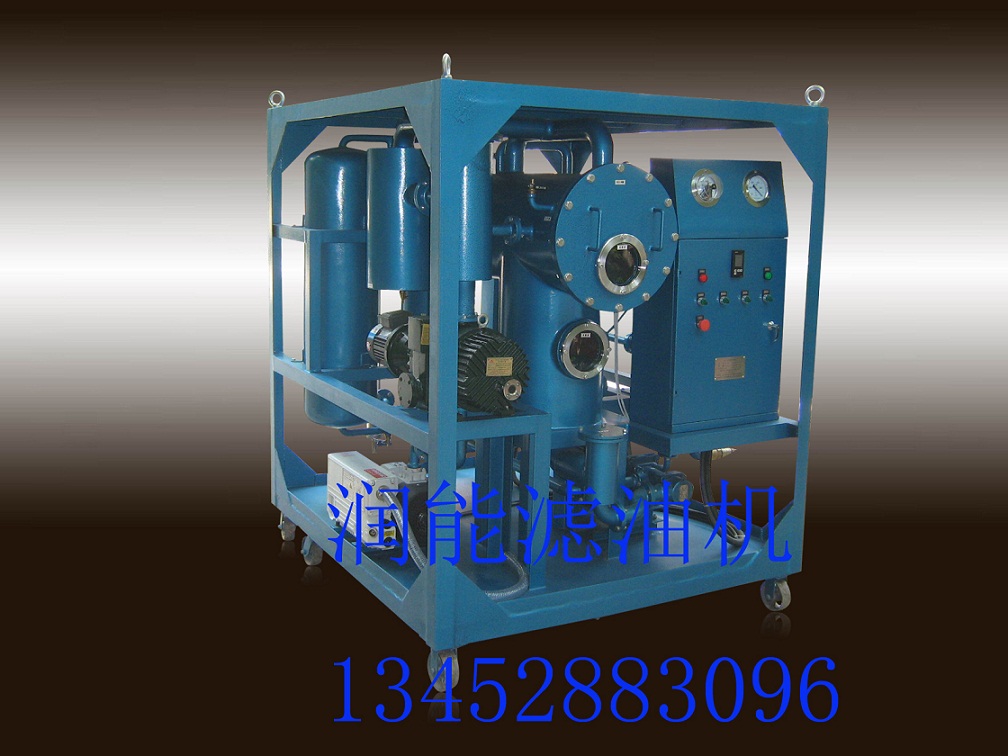

一、DZL-150A變壓器油濾油機用途與性能(特別適合500KV以上特高壓絕緣油、變壓器油脫微水、雜質、乙炔氣體含量)
DZL-150A系列雙級真空濾油機(又稱凈油機或真空凈油機)能夠快速去除絕緣油中的微量水分、氣體及固態顆粒,迅速提高絕緣油的閃點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。主要適用于110KV以上的超高壓送變電設備，也適用于送變電系統的電容器油、互感器用油過濾凈化。
二、DZL-150A變壓器油濾油機原理
微量水份溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞，變壓器油或逸出或吸收水分，直到在新的條件下達到新的平衡。DZL-150A變壓器油雙級真空濾油機的工作真空在133Pa以?xún)?nèi)并將油液霧化為10um以下，從而快速將油中水分降低至3ppm以?xún)?nèi)。
三、技術特點
■ 臥式雙真空分離技術，兩次薄膜干燥脫氣工藝，成倍提高蒸發面積及脫氣時間。
■ 油液霧化顆粒≤10um,數倍提升水分子及氣體分子脫離油分子引力的機會。
■ 大力提升加熱器與油的接觸面積(2w/cm2)，降低發熱器的表面溫度，杜絕油質裂解老化。
■ 加熱器液位及溫度保護，杜絕發熱器表面瞬時高溫。
■ 真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■ 脫氣罐"防泡沫結構+雙路電子泡沫監測系統"(關鍵元件使用瑞士原裝進口產品)，杜絕真空泵噴油。
■ 設有出油壓力保護系統，隨時檢測過濾器阻塞情況，保護設備及人身安全。
■ 設有過壓、欠壓、缺相等電源保護系統。
■ 操控及其簡潔，故障一目了然。
■ 全自動浮球及電子油位自動控制系統，實現人機分離。
■ 高精度濾芯，精度為1μm，濾芯的β≥1000。
■ 使用高壓輸油泵，輸油穩定，噪音低，壽命長。
■ 使用知名品牌優質元部件，整機性能穩定、可靠。
四 、雙級真空濾油機相關技術參數
|
產品型號 |
DZL-A |
6 |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
處理能力 |
L/min |
6 |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
工作真空度 |
Pa |
≤133 |
||||||||||||
|
工作壓力 |
MPa |
≤0.5 |
||||||||||||
|
連續工作時間 |
H |
≥200 |
||||||||||||
|
無故障工作時間 |
H |
≥5000 |
||||||||||||
|
工作溫度 |
℃ |
0-100 |
||||||||||||
|
電源 |
～50Hz 380V三相四線 |
|||||||||||||
|
工作噪音 |
dB |
≤65 |
||||||||||||
|
加熱功率 |
KW |
5 |
9 |
15 |
24 |
30 |
48 |
60 |
66 |
90 |
108 |
120 |
130 |
|
|
總功率 |
KW |
6.5 |
10.5 |
17.5 |
26 |
34 |
54 |
68 |
75 |
100 |
120 |
135 |
146 |
|
|
進(出)口管徑 |
進油mm |
19 |
19 |
25 |
32 |
32 |
44 |
44 |
48 |
50 |
58 |
58 |
65 |
|
|
出油mm |
19 |
19 |
25 |
32 |
32 |
44 |
44 |
48 |
50 |
58 |
58 |
65 |
||
|
重量 |
kg |
190 |
220 |
290 |
330 |
420 |
550 |
800 |
950 |
1300 |
1450 |
1700 |
1800 |
|
|
外形尺寸 |
長 |
mm |
1100 |
1210 |
1230 |
1250 |
1350 |
1550 |
1600 |
1610 |
1900 |
1930 |
1950 |
2000 |
|
寬 |
mm |
690 |
800 |
850 |
900 |
1000 |
1150 |
1160 |
1170 |
1500 |
1550 |
1600 |
1600 |
|
|
高 |
mm |
1200 |
1350 |
1400 |
1450 |
1500 |
1700 |
1750 |
1780 |
2200 |
2250 |
2280 |
2300 |
|
五、DZL-150A變壓器油濾油機設備技術性能
經濾油機處理后達到以下指標:
擊穿電壓： ≥70KV
濾油精度: ≤1-3μm
含氣量： ≤0.05%
含水量： ≤3ppm
油質外狀: 透明
工作溫度:
40-70℃
工作真空: ≤133pa
極限真空:
5pa
六、DZL-150A變壓器油濾油機可選配置
■ 德國萊寶或普旭真空泵
■ 美國、德國進口油泵
■ 施耐德電氣
■ 智能PLC控制系統
■ 封閉式金屬屋
■ 絕緣油介電強度測試儀
