BCI系列棒式磁濾器                       
一、產品概述
  棒式磁濾器以名油箱液槽濾油（液）器，是利用磁化原理濾除油箱油液中鐵磁性污物的磁性濾油（液）器，適用于機床加工設備，工程建筑機械、車輛船舶裝備、礦山冶金機械、農林輕工機械用液壓潤滑冷卻液箱及齒輪箱。籍以保證液壓潤滑、冷卻液裝置正常工作，提高滑動滾動元件使用壽命，大大地降低生產成本，提高經濟效益。
  BCI棒式磁濾器，結構簡單，性能優良，吸附力特強，在線清洗便利。
二、作用原理
  棒式磁濾器，采用高磁場強度的永磁材料和反鐵磁性材料組合而成，其外罩不銹鋼套管，在磁路上形成高效率的相斥排列式周期磁場，具有很高的恒定磁場強度。
  當油、液注入箱、槽或流回箱、槽時，便流經棒式磁濾器周期磁場，而混入油、液的各種傾磁顆粒被迅速磁化，在磁力的作用下，被吸附到磁濾器的套管上。
三、技術性能
  1、適用介質
  礦物油、油包水、乳化液、水-乙二醇及合成磷酸脂液等。
  2、適用溫度及壓力
  Ｄ0℃～+100℃，壓力根據使用箱、槽、罐等不同壓力等級而定。
  3、結構形式

  按箱、槽、罐結構分為三種形式，  厚壁油箱和齒輪箱宜用螺塞形式，  薄壁結構可用法蘭式，加油、液口  結構則用與液壓空氣濾清器組合在  一起。
  4、磁 性 能
  磁感應強度：b≥1.05T
  磁場強度：H≥119.37×103A/m
  最大磁能積：41.38×103T.A、/m

四、型號說明

五、安裝尺寸
  油箱蓋或齒輪箱壁上的安裝孔共有三種型式，其外形及安裝尺寸見圖表。一般宜安裝在加油口和回油口附近，周圍空間（半徑為100mm)內無管道隔板等結構件，端部到箱底的距離不得小于50mm。

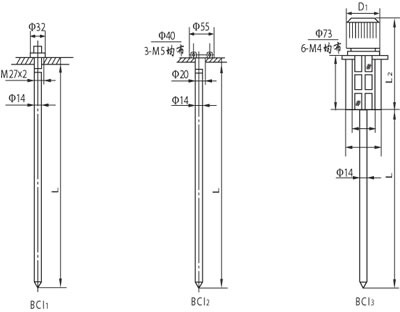

◆ BCI系列棒式磁濾結構圖
